IR Stmievač

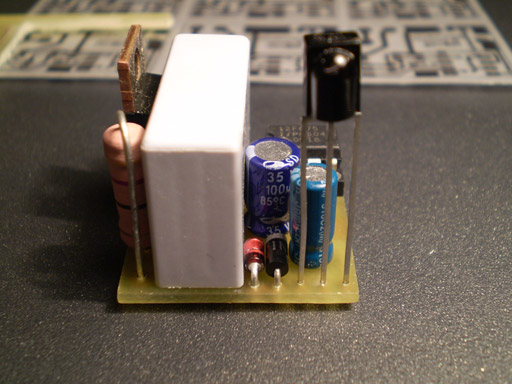

Toto je veľmi jednoduchý IR stmievač svetla, ktorý budete chcieť mať skôr alebo neskôr, a to najmä tí, ktorí sú leniví vstať a vypnúť svetlá. Existujú dve verzie PCB pre dve veľkosti kondenzátorov, takže PCB sú: 32,5 x 26,5 mm a 28,5 x 27 mm. Tu si môžete stiahnuť súbory projektu v dolnej časti tejto stránky.
Po pripojení stmievača pre inštaláciu, je nutné naprogramovať tlačidlá diaľkového ovládania. Tu je, ako to urobiť:
1. Držte steny tlačidla na 11 sekúnd, aby stmievač mohol vstúpiť do režimu programovania. Po tých 11 sekúnd, LED začne rýchlo blikať, a svetlo sa stlači na trojku. Teraz máte 11 sekúnd na dokončenie programovacej sekvencie:
2. Stlačte prvé tlačidlo na diaľkovom ovládaní, ktoré zvýši úroveň svetla alebo zapne svetlo, keď je vypnuté (ON / UP)
3. Stlačte druhé tlačidlo na diaľkovom ovládaní, ktorá bude použitá na zníženie úrovne osvetlenia (DOWN)
4. Stlačte tretie tlačidlo, ktoré bude použité pre aktiváciu / deaktiváciu režimu spánku (SLEEP)
5. Nakoniec stlačte štvrté tlačidlo, ktorý bude použité na vypnutie svetla úplne (OFF)
Počas programovania, bude to ako žiarovka a LED blikať pre potvrdenie IR kódu príjem. Ak diaľkový ovládač nemá všetky 4 tlačidlá, ktoré možno použiť, môžete opakovať predchádzajúce tlačidlo, ale to bude rušiť niektoré funkcie. Napríklad, ak váš ovládač má len dve tlačidlá (A a B), a ak je počas programovania stlačíte: AAAB, to znamená, že kľúč bude použitý pre ON / UP funkciu, a kľúč B budú použité ako úplne vypnúť svetlo. Pokiaľ zvolíte kombináciu ABBB, znamená to, že kľúč bude opäť použitý pre ON / UP funkciu, a kľúč B budú použité na zníženie úrovne osvetlenia.
Programovanie upozornenie: Ak sa počas programovania, všimnete si, že LED bliká, aj keď nemáte žiadne tlačidlo na diaľkovom ovládači, je to pravdepodobne preto, že ste použili TSOP11xx miesto TSOP17xx prijímaču. V tomto prípade, pravdepodobne nebude mocť naprogramovať svoj stmievač správne. Ak nie ste spokojní so svojím výberom diaľkového ovládača tlačidiel, môžete opakovať postup, ako sa vám páči. Ak plánujete používať váše diaľkové ovládanie televízora, asi by ste mali vybrať tie z teletextu tlačidla: červená , zelená , žltá a modrá , napríklad prepínanie kanálov pri prevádzke stmievača.
Sleep timer
Časovač môže byť aktivovaný na stenu tlačidlo stlačte, viac ako 1,8 sec aby som bol presný, alebo stlačením príslušného tlačidla na diaľkovom ovládači. Časovač zrušenie sa vykonáva rovnako ako aktivácia. Je možné zvýšiť / znížiť hladinu svetla keď je časovač aktívny. Dimmer automaticky nastaví svetla na šesť (6) Pri vstupe do režimu spánku, ak predchádzajúci úroveň bola vyššia ako 6.
