MP3 Zosilovač

Ako spraviť zosilovač ?
Prvý krát táto otázka padla na našom elektrotechnickom krúžku v Jelke. Deti chceli pripojiť reproduktor miesto sluchátok na telefón alebo MP3 prehrávač. Keď to pripojili, zistili, že to vôbec nehrá hlasnejšie.
Ono vlastne vôbec nezáleží na tom, aký veľký reproduktor pripojíte na MP3 prehrávač, stále to bude hrať potichu.
Prečo to hrá potichu aj s veľkým reproduktorom?
Sila zvuku, ktorý znie z reproduktora, závisí od výchylky membrány. Čím viac sa membrána vychyľuje, tým hlasnejší zvuk počujete z reproduktora.
Membrána reproduktora hýbe molekulami vzduchu, ktoré sú v jej okolí a tým sa prenáša zvuk k bubienku vašeho ucha.
Prečo to hrá teda v sluchátku hlasnejšie ako z reproduktora ?
Ono to ani v sluchátku nehrá príliš hlasno. Jediný rozdiel je v tom, že sluchátko máte zastrčené v uchu, takže sa takmer všetky chvejúce molekuly vzduchu dostanú k bubienku vašeho ucha. Ak zapojíte miesto sluchátka reproduktor, tak ten tiež rozochveje molekuly vzduchu, ale kvôli jeho veľkosti je výchylka membrány veľmi malá, takže chvenie, ktoré prenesie na molekuly vzduchu je veľmi malé. A tiež, kým sa toto chvenie dostane do vašich uší tak sa utlmí a rozptýli do priestoru.
Ako teda tento zvuk zosilniť ?
To čo potrebujete spraviť, je docieliť väčšiu výchylku membrány reproduktora. Pretože reproduktor funguje na princípe elektromagnetu potrebujete docieliť, aby cievkou tohoto elektromagnetu prechádzal väčší prúd.Keďže má reproduktor konštantný odpor cievky, potrebujete väčšie napätie. Čiže potrebujete zosilniť napätie z Vašeho MP3 prehrávača a priviesť ho na reproduktor.
Praktická realizácia.
Hľadal som najvhodnejšie riešenie pre takýto zosilňovač, aby ste si ho mohli jednoducho spraviť a aby mal aj stabilné výsledky s minimálnym počtom súčiastok. Výsledok vidíte nižšie.

Schéma zapojenia.

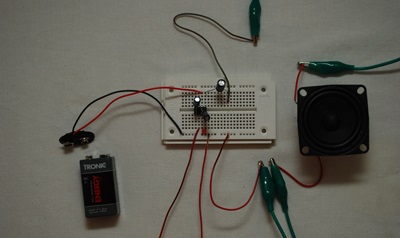

Realita. Zelenými krokosvorkami je pripojený reproduktor. Dva voľné káble smerujúce dole pripojíte na audio výstup MP3

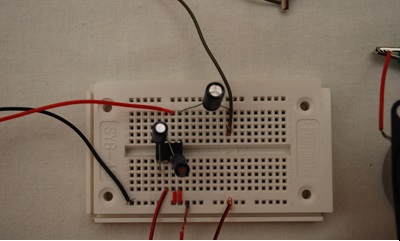

Detail na zapojenie

Celé zapojenie pozostáva z integrovaného obvodu LM386, čo je nízkofrekvenčný zosilňovač, a dvoch kondenzátorov. Kondenzátorom 10uF sa riadi sila zosilnenia, ktorá je pri tejto hodnote kondenzátora 200x. Ak tento kondenzátor z obvodu vylúčite, zosilenie sa zníži na 20 násobok. Kondenzátor 250uF blokuje jednosmernú zložku napätia, ktorá by prípadne tiekla na reproduktor.

Na ochranu vašeho MP3 zosilňovača odporúčam zapojiť na vstup pin 2 kondenzátor 110uF. Ja som to testoval bez neho, ale neodporúčam to.

Výsledok

Zapojenie spraví výkon 1W. Ak si neviete predstaviť koľko to je, tak vám hovorím, že je to veľmi, veľmi slušné.
